Giám sát điều khiển trạm bơm từ xa GSM
  • Giám sát điều khiển trạm bơm từ xa GSM Thanh Hoàng
Hình: Giám sát & Điều khiển trạm bơm Thanh Hoàng

Giám sát điều khiển trạm bơm từ xa GSM

Nhà sản xuất: Thanh Hoàng

- Thiết bị có chức năng như PLC
- Điều khiển và giám sát tram bơm
- Chạy tự động luân phiên theo phao
Made in Vietnam
BẢO HÀNH: 12 tháng 1 đổi 1

Trạng thái:

Liên hệ



THÔNG TIN SẢN PHẨM




THIẾT BỊ GIÁM SÁT VÀ ĐIỀU KHIỂN TRẠM BƠM TỪ XA QUA MẠNG GSM - MADE IN VIETNAM BY THANH HOANG

BẢO HÀNH: 12 tháng 1 đổi 1

DOWNLOAD:

​1. Hướng dẫn sử dụng

​2. Thông số kỹ thuật

3. Phần mềm cài đặt

4. Driver thiết bị



Cấu hình:

06 ngõ vào NO/NC có đèn báo trạng thái gồm:

  • IN 01: Công tắc Auto
  • IN 02: LS-01 (Phao báo mức chạy)
  • IN 03: LS-02 (Phao báo mức cao - SMS)
  • IN 04: P01-fault (Báo bơm 01 Trip - SMS)
  • IN 05: P02-fault (Báo bơm 02 Trip - SMS)
  • IN 06: Ngõ vào (SMS)

04 ngõ ra relay 5A/250VAC có đèn báo trạng thái gồm:

  • RL-01: Điều khiển bơm 01 chạy
  • RL-02: Điều khiển bơm 02 chạy
  • RL-03: Ngõ ra 03
  • RL-04: Ngõ ra 04

01 còi báo động tích hợp bên trong

01 cổng USB

01 khe Sim điện thoại (Mobi, Vina, Viettel, ...)

Nguồn  12 - 24VDC/2A

Đi kèm phần mềm cài đặt tiếng Việt

Thiết bị được lập trình sẵn, sử dụng dễ dàng.

Giới thiệu tính năng:

  • Thiết bị TH-GPC được ứng dụng điều khiển trạm bơm chạy luân phiên theo thời gian và giám sát sự cố từ xa qua mạng di động GSM/SMS
  • Điều khiển 02 bơm chạy luân phiên theo phao mực nước đầu vào
  • Cài đặt thời gian đổi bơm luân phiên bằng phần mềm hoặc tin nhắn SMS (có mật mã bảo vệ)
  • Gửi tin nhắn đến các số ĐT cảnh báo khi mực nước CAO, bơm báo TRIP
  • Khi 02 bơm đang chạy luân phiên, nếu một bơm xãy ra sự cố TRIP thì bơm còn lại tự động chạy liên tục theo phao. Đồng thời thiết bị gửi tin nhắn SMS cảnh báo bơm đang bị TRIP.
  • Nếu lưu lượng nước không đủ, có thể gửi tin nhắn điều khiển SMS để bật 02 bơm chạy đồng thời. Tự động tắt khi phao báo cạn
  • Ngõ vào đa mục đích dùng kết nối các tín hiệu khác cần giám sát
  • Ngõ ra relay điều khiển dùng điều khiển thiết bị khác ON/OFF từ xa bằng SMS
  • Có thể thay thế PLC cho các ứng dụng cơ bản để điều khiển trạm bơm. Đồng thời quản lý trạm từ xa bằng ĐTDĐ.
  • Thiết bị được cài đặt bằng phần mềm Tiếng Việt, hoặc cài từ xa bằng tin nhắn SMS (kèm mật mã bảo vệ). Nhắn tin SMS phản hồi cho mỗi lệnh cài đặt.
  • KHẢ NĂNG MỞ RỘNG: Điều khiển trạm bơm có biến tần chạy PID theo áp lực đường ống.



Ứng dụng điển hình:

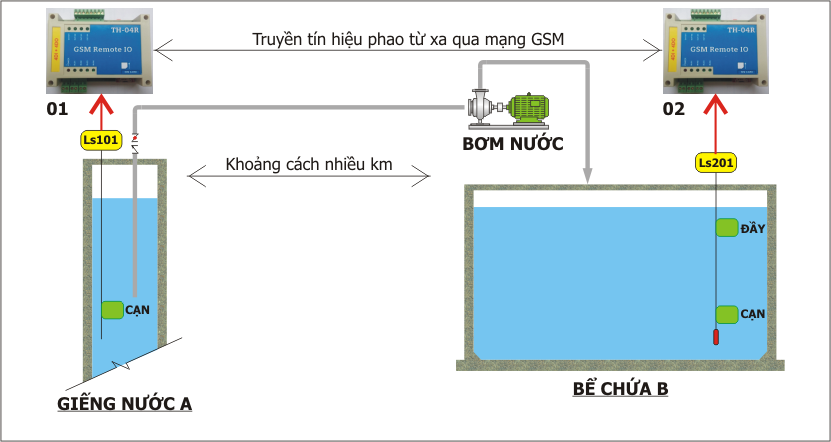

- Ứng dụng trong giám sát và điều khiển tự động trạm bơm từ Giếng A sang Bể chứa B cách xa nhiều km.

- Giếng A lắp 01 bộ truyền nhận dữ liệu GSM Remote IO

- Bể chứa B lắp 01 bộ truyền nhận dữ liệu GSM Remote IO

- Tín hiệu phao từ giếng A truyền đến Bể chứa B và ngược lại từ B đến A thông qua mạng không dây GSM.

- Bơm nước tại Bể chứa B sẽ ON khi có tín hiệu phao giếng A đầy nước, tự động tắt khi tín hiệu phao giếng A báo cạn.

- Khi Bể chứa B báo tín hiệu phao mức cao, thì bơm tự động tắt.







VIDEO CLIP GIỚI THIỆU THIẾT BỊ:
